波動光学的解析機能

OpTaliXの波動光学的評価には次の機能が含まれます。
  • 画角あるいは波長に対する波面収差
  • 点像分布関数 (PSF)
  • エンサークルド(円形) /エンスクェアド(矩形)エネルギ解析
  • 画角、空間周波数、デフォーカスおよび2次元関数に対するMTF
  • 画角あるいは波長に対するストレール比
  • 干渉縞解析
  • ツェルニケ波面フィッティング
  • ガウシアンビーム解析
  • 結合効率解析
点像分布関数 (PSF):
点像分布関数は波面収差を FFT(高速フーリエ変換)処理して計算されます。 PSFの精度を 向上させるためには、瞳を通過する光線密度を上げます。PSFは透視図およびグレースケール 強度図で表示できます。 表示には擬似カラーあるいは"実際の"カラーが使用できます。

この機能は、OpTaliX-LT には含まれていません。

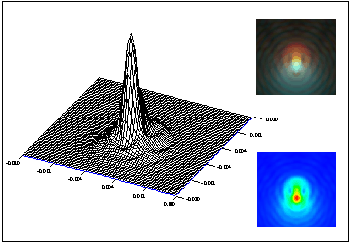

点像分布関数(PSF):
グレースケール強度分布を表わしています。

この機能は、OpTaliX-LT には含まれていません。

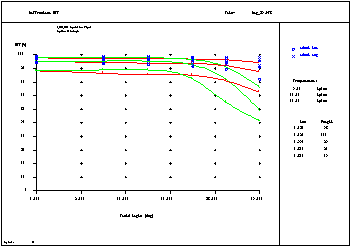

波動光学的MTF:
波動光学的MTFは、(波面から導出された)複合瞳関数の自己相関によって計算されます。 MTFは画角(左図)、空間周波数、焦点位置に対して計算されます。また、与えられた画角番号における 2次元MTFとしても求めることができます。画角に対するMTFは、常に3つの空間周波数に関して表示されます。

この機能は、OpTaliX-LT には含まれていません。

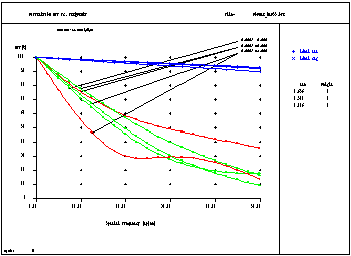

波動光学的MTF:
左図の例では、指定された全画角に関して空間周波数に対する波動光学的MTFが描かれています。


この機能は、OpTaliX-LT には含まれていません。

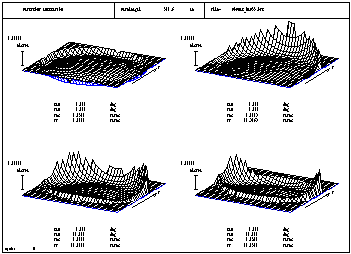

波面収差:
画角あるいは波長に対する波面収差を描画します。ビネッティングも正確に再現しています。

この機能は、OpTaliX-LT には含まれていません。

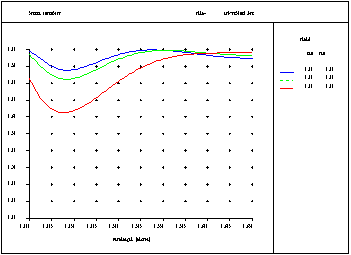

ストレール比:
画角あるいは波長に対するストレール比を描画します。左図は標準的な色消しレンズを例とした、 波長に対するストレール比の図を示します。各曲線は画角をパラメータとして表示しています。 青色の曲線は軸上を、赤色の曲線は画角0.5oを示します。

この機能は、OpTaliX-LT には含まれていません。

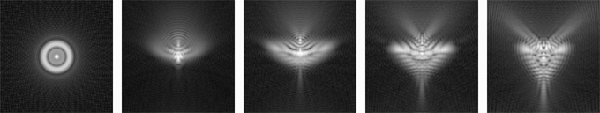

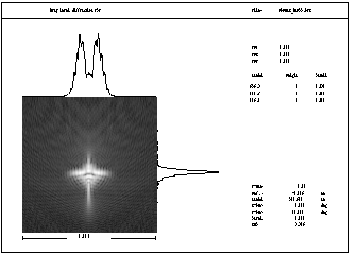

画角対角線におけるグレースケールPSF:
各画角に対するPSFを別々にプロットするのではなく、全画角のグレースケールPSFを1つのウインドウに 描画できます。図はPSFを光軸(左側)から最大画角(右側)まで昇順に表示しています。
