ガラス図表とガラスマネージャ

使用する光学ガラスは、いくつかの特徴 (主分散、部分分散、ブーフダールのクロマティック座標、波長域等) に関するガラス特性図表を参照して選択できます。スプレッドシートエディタを用して、新しい (ユーザ定義) ガラスや材料をガラスカタログに追加することができます。Schott、オハラ、HOYA、住田、Cargilleおよび LightPath各社のレンズカタログが用意されています。さらに、追加カタログには多数の赤外材料や プラスティック材料も用意されています。

ガラスマップ:
ガラス製造会社のガラスが、 主分散(アッベ数)と屈折率に関してプロットされます。
ガラスマップ:
アッベ数の代わりに、線形分散スケール (nF - nC) に関してプロットされます。
部分分散:
数種類の波長域(VIS, NIR, MIR, TIR)に対する部分分散がプロットされます。また下図のように ブーフダールのクロマティック座標でも表示できます。
ブーフダール部分分散:
光学ガラスの分散特性をブーフダールのクロマティック座標h1h2でプロットします。これはアポクロマート設計における材質選択に 有用となります。
GradiumTM分布:
GradiumTM 材質の屈折率分布を、軸上位置と波長の関数としてプロットします。

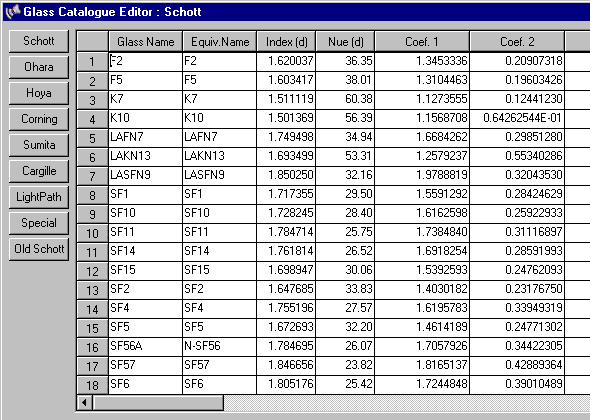

ガラスカタログ:
屈折率補間係数、線膨張率、CTE、透過率などのガラスデータを表示して編集します。ほとんど全ての重要な ガラス製造会社のデータが含まれています。
